في الصناعات التحويلية واللوجستية الآلية للغاية اليوم، تعتمد كفاءة خط الإنتاج بشكل كبير على موثوقية نظام النقل الخاص به. في قلب هذا النظام هيمكونات الناقل— البكرات، ووحدات التباطؤ، والمحامل، والأجزاء الهيكلية التي تضمن حركة المواد بشكل سلس ومتسق وآمن. سواء في التعدين أو التخزين أو معالجة الأغذية أو مصانع معالجة المواد السائبة، تحدد هذه المكونات مدى كفاءة تدفق المواد من عملية إلى أخرى. يمكن أن يؤدي عطل واحد في بكرة أو وحدة وسيطة إلى توقف العمل لساعات، مما يؤدي إلى خسائر كبيرة في الإنتاج وإجراء إصلاحات مكلفة.
لماذا تعتبر مكونات الناقل مهمة: الأسئلة الرئيسية
ما هي مكونات البكرة والتباطؤ في أنظمة النقل؟
كيفية اختيار مكونات الناقل: المواصفات وأفضل الممارسات
العلامة التجارية QMH والخطوات التالية — اتصل بنا
تعمل أنظمة النقل على تشغيل حركة المواد في المصانع والمناجم والخدمات اللوجستية والمطاحن. يضمن اختيار المكونات المناسبة وقت التشغيل وكفاءة التكلفة وعمر الخدمة الأطول.
تؤدي الأجزاء المختارة بشكل سيئ أو ذات الجودة المنخفضة إلى التوقف غير المخطط له، وعدم محاذاة الحزام، والتآكل المفرط، وتكاليف الصيانة.
نظرًا لأن الأتمتة الصناعية والخدمات اللوجستية تتطلب إنتاجية أكثر صرامة، فإن التحسين على مستوى المكونات (البكرات، ووحدات التباطؤ، والبكرات) يصبح ميزة تنافسية.
لاستبدال المكونات الفاشلة، أو ترقية السعة، أو تكييف الناقلات مع الأحمال أو البيئات الجديدة.
للعثور على أوراق المواصفات والتوافق والمعايير (مثل CEMA) والتسعير.
لمقارنة الموردين والجودة والضمانات والمهل الزمنية.
يجب عليك تقديم قيمة تعليمية: تفسيرات أعمق وبيانات مقارنة وحالات استخدام تتجاوز الضجيج التسويقي.
إظهار أنك تفهم المشكلات النموذجية ("كيفية تقليل تآكل الحزام"، "كيفية حساب التباعد بين التباطؤ").
استخدم الأسئلة الشائعة والجداول والمواصفات الواقعية. وهذا يبني الثقة ويشجع على التحويل.
مع هذا الإطار الاستراتيجي، ننتقل الآن إلى المحتوى الأساسي: ما هي هذه المكونات بالضبط وكيفية اختيارها.
في نظام الحزام الناقل، غالبًا ما تشير مكونات الناقل إلى البكرات، ووحدات التباطؤ (البكرات)، والدعامات، والمحامل، والملحقات. نركز أدناه على النوعين الفرعيين الأساسيين: البكرة والإيدلر.

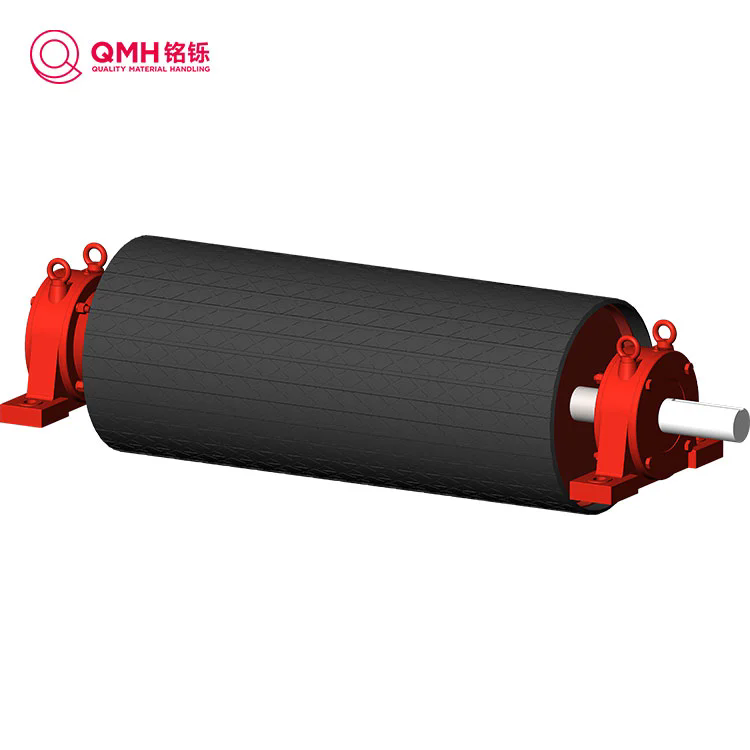

A بكرةهي الأسطوانة الدوارة التي يلتف حولها الحزام الناقل. إنها تلعب عدة أدوار حسب الموقع (بكرة القيادة، بكرة الذيل، بكرة الانحناء/البكرة، بكرة السحب).
بكرة القيادة (الرأس): يتم تشغيلها بواسطة محرك، وتنقل عزم الدوران لتحريك الحزام.
بكرة الذيل / العودة: تعيد توجيه الحزام مرة أخرى إلى نهاية محرك الأقراص.
بكرة Snub / Bend: تزيد من زاوية الالتفاف حول بكرة القيادة لتحسين الجر.
بكرة السحب: تضبط الشد وتزيل الارتخاء من نظام الحزام.
بكرات التوجيه/الانحناء: تستخدم في المقاطع المنحنية أو ذات الزوايا.
| اسم المعلمة | وصف | النطاق المشترك أو الملاحظات |
|---|---|---|
| القطر الأساسي | قطر الاسطوانة الداخلي (باستثناء الطلاء) | على سبيل المثال من 6 بوصات إلى 24 بوصة + حسب عرض الحزام |
| عرض الوجه (طول الوجه) | عرض الجزء الأسطواني حيث يتصل الحزام | يطابق عادة عرض الحزام، بالإضافة إلى البدل |
| سمك الجدار / الحافة | سمك القشرة | يعتمد على تصميم الضغط الميكانيكي |
| أقراص النهاية / الشفاه | الأقراص ملحومة حتى الأطراف | بمثابة واجهة بين المحور والقشرة |
| طلاء / متخلفة | المطاط والسيراميك واليوريثان وغيرها | يعزز الاحتكاك أو مقاومة التآكل |
| رمح ومحامل | مبيت المحمل، وتجويف العمود، والأختام | يجب أن يتناسب مع الحمل والمحاذاة والبيئة |
| تصنيف الحمل / أقصى عزم الدوران | الحد الأقصى للحمل الشعاعي أو عزم الدوران المسموح به | على أساس التصميم، عامل السلامة |
| السرعة (دورة في الدقيقة) | أقصى سرعة الدوران | يعتمد على حدود التحمل وسرعة الحزام |
اعتبارات تصميم البكرة
يجب أن تتوافق البكرة بشكل صحيح مع متطلبات عرض الحزام وسمكه وشدته.
يمكن إضافة طبقة متخلفة/طلاء لزيادة الجر أو مقاومة التآكل.
تعد قوة القرص النهائي وجودة اللحام وتصميم المحور أمرًا بالغ الأهمية لتحقيق المتانة.
يؤثر اختيار المحامل (مختومة، محمية، صيانة) على العمر الافتراضي.
التوازن الثابت والديناميكي يقلل من الاهتزاز ويطيل العمر.
انالمهمل(أو لفة الإرجاع / الأسطوانة الوسيطة) عبارة عن مكون أسطواني غير مدفوع يدعم الحزام والحمل (أو يدعم جانب الإرجاع للحزام).
وحدات التباطؤ: تدعم الحزام المحمل على شكل حوض (عادةً مجموعات مكونة من 3 بكرات: الجانب والوسط).

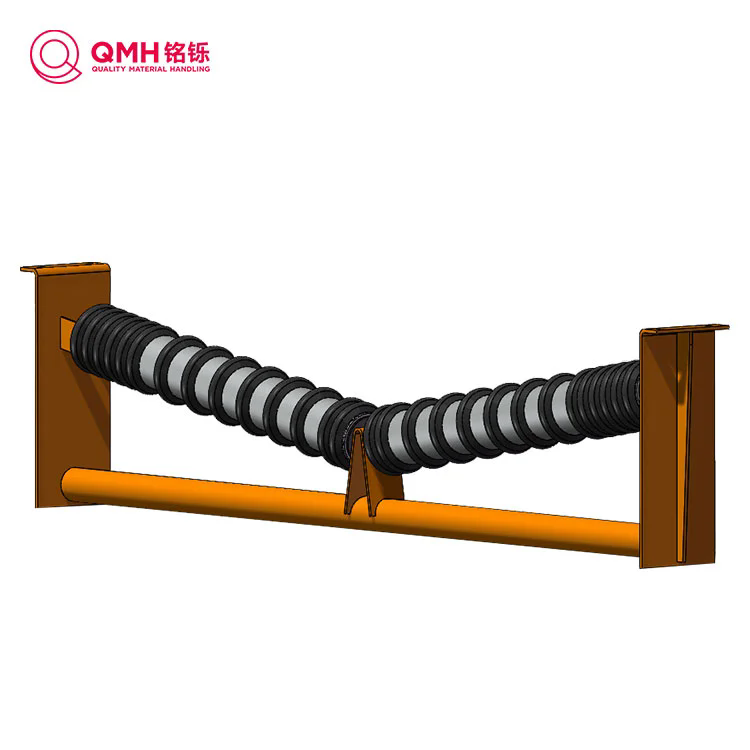

تباطؤ الصدمات: يتم وضعها في نقاط التحميل لامتصاص الصدمات وحماية الحزام.
وحدات التباطؤ الجانبية للإرجاع/الإرجاع: تدعم الحزام في مسار العودة، مما يقلل من الترهل.
محاذاة ذاتية / وحدات تباطؤ ذاتية التمركز: تساعد في إعادة تنظيم الأحزمة التي تتجول.
وحدات التباطؤ المسطحة/القناة: لتشغيل الحزام المسطح أو المقاطع الانتقالية.
| مواصفة | وصف | مثال / القيم النموذجية |
|---|---|---|
| قطر لفة | القطر الخارجي لقشرة الأسطوانة | 3″، 4″، 5″، 6″ إلخ لمعايير CEMA |
| طول اللفة / طول الصدفة | طول القشرة الأسطوانية | يطابق عرض الحزام / بالإضافة إلى البروز |
| نوع وحجم المحمل | كرة ذات أخدود عميق، بكرة مدببة، مختومة وما إلى ذلك | تم اختياره على أساس الحمل والسرعة |
| الختم والتشحيم | مختومة مدى الحياة، متاهة، قابلة للدهون | صيانة أقل إذا كانت مختومة |
| تصنيف الحمولة / القدرة الاستيعابية | أقصى حمولة شعاعية لكل بكرة | تم تحجيمها حسب فئة CEMA |
| الإطار / القوس | الدعم الهيكلي للبكرات | يجب أن يتطابق مع هندسة إطار الناقل |
| التباعد (درجة الأسطوانة) | المسافة بين العاطلين المتعاقبين | معلمة التصميم للحد من الترهل |
تحدد معايير CEMA (جمعية مصنعي معدات النقل) الفئات (B، C، D، E، F) التي تحكم سعة التحميل وعرض الحزام والتباعد وما إلى ذلك.
على سبيل المثال، تعد Precision Pulley & Idler C4-20TEI-48SB بمثابة وحدة وسيطة تتمتع بما يلي:
نوع التأثير المتساوي (TEI).
قطر اللفة 4 بوصات، عرض الحزام 48 بوصة، تصنيف CEMA C
محامل كروية مختومة
متاهة / الأختام الاتصال
الطول الإجمالي: ~59.5 بوصة
يجب أن تتعامل وحدات التباطؤ مع الأحمال الشعاعية والمحورية، وتقاوم عدم المحاذاة، وتقلل من الاحتكاك، وتتحمل الضغوط البيئية (الغبار، والرطوبة، ودرجة الحرارة).
هذا هو جوهر عملية اتخاذ القرار لدى عملائك. توفير مسار "كيف" منظم.
خصائص المواد: الكثافة الظاهرية، حجم الكتلة، الكشط، الرطوبة، التآكل.
معلمات الحزام: العرض، السمك، السرعة، ملف التوتر.
التحميل والإنتاجية: الحد الأقصى للوزن لكل قدم خطي أو لكل قطعة.
العوامل البيئية: الغبار، درجات الحرارة القصوى، الرطوبة، العوامل المسببة للتآكل.
هندسة التخطيط: انتقالات مستقيمة، مائلة، منحنية،.
حجم القطر الأساسي وعرض الوجه ليتوافق مع أبعاد الحزام ومتطلبات غلاف التلامس.
اختر طبقة متخلفة أو طلاء مناسب (مطاط، سيراميك) إذا كانت المواد شديدة الاحتكاك أو رملية.
تأكد من عزم الدوران والقوة وهامش الأمان.
تعد المحامل والختم المناسب أمرًا بالغ الأهمية - من النوع المختوم أو القابل للتشحيم حسب الحاجة.
موازنة التجميع لتقليل الاهتزاز.
مجموعات الحوض: اختر مجموعات زاوية 20 درجة، أو 35 درجة، أو 45 درجة لكل حمل.
التباعد: مناسب للحد من ترهل الحزام — غالبًا < 1/90 من امتداد الحزام، أو وفقًا لـ CEMA.
تباطؤ الصدمات: يتم وضعه تحت مناطق التغذية مع ميزات امتصاص الصدمات.
تباطؤ الإرجاع: متباعد للحد من ترهل السلسال.
اختر محامل محكمة الغلق مدى الحياة من أجل صيانة منخفضة.
استخدم وحدات التباطؤ ذاتية المحاذاة حيث يمثل تجول الحزام مشكلة.
إجراء تحليل الحمل والإجهاد لتأكيد السعة الشعاعية.
تحقق من تنبؤات عمر المحمل / L10.
تحقق من تفاوتات المحاذاة.
تأكد من أن الدعامات الهيكلية يمكنها تحمل الأحمال واللحظات.
استخدم التصميمات المعيارية أو التصميمات الوسيطة المنسدلة لتبسيط عمليات المقايضة.
استخدم أختام طويلة العمر وتجنب التصميمات التي تتطلب إعادة تشحيم متكررة في البيئات القاسية.
الحفاظ على قطع الغيار للأجزاء عالية التآكل (الأصداف والمحامل).
مراقبة الاهتزاز ودرجة الحرارة والضوضاء للإنذار المبكر.
س1: ما هي المسافة المسموح بها بين العاطلين؟
A1: يعتمد التباعد على صلابة الحزام، والحمل، والسرعة، والترهل المسموح به. كقاعدة عامة، حافظ على التباعد بحيث يكون الترهل < 1 بوصة بين الأسطوانات المتعاقبة تحت الحمل؛ عادةً ما يتراوح بين 24 بوصة و48 بوصة لناقل الحمل القياسي (لكن راجع جداول CEMA).
س2: كيف يمكنني تحديد حجم بكرة محرك الأقراص بشكل صحيح؟
ج2: ابدأ بعرض الحزام وسمكه ومتطلبات الشد. ثم حدد عزم الدوران، واختر القطر الأساسي، والتأخير إذا لزم الأمر، وتأكد من أن تصميم المحمل/العمود يمكنه التعامل مع الأحمال الشعاعية والانحناء. استخدم هوامش الأمان (على سبيل المثال 1.5× عزم الدوران المتوقع).
س3: متى يجب أن أختار وحدات التباطؤ ذاتية المحاذاة؟
ج3: استخدم وحدات التباطؤ ذاتية المحاذاة عندما يكون اختلال محاذاة الحزام أمرًا شائعًا بسبب الأحمال الديناميكية، أو التحولات الطفيفة في الإطار، أو التحميل غير المتساوي. إنها تسمح بتصحيح زاوي صغير، مما يقلل من تآكل الحواف.
فيQMH، نحن نتفهم احتياجات الدقة والمتانة والتخصيص لأنظمة النقل الثقيلة. تم تصميم مجموعتنا من مكونات الناقل لتتوافق مع أصعب المواصفات الصناعية - بدءًا من البكرات المخصصة وحتى وحدات التباطؤ محكمة الغلق مدى الحياة والمصممة للبيئات القاسية. أثناء قيامك بتقييم الموردين والتصميمات، قم بالشراكة مع QMH لضمان ما يلي:
أوراق المواصفات التفصيلية والدعم الهندسي
تصميمات معيارية وسهلة الصيانة
مواد عالية الجودة، ولحام دقيق، واختبار صارم
سرعة الاستجابة للإمدادات وتوافر قطع الغيار
دعنا نساعدك على تصميم أو ترقية أنظمة النقل الخاصة بك بثقة.اتصل بنااليوم لطلب عرض أسعار، أو الحصول على رسم تفصيلي، أو التشاور بشأن اختيار المكونات.
