في أنظمة معالجة المواد السائبة الحديثة، تعد أحزمة النقل هي العمود الفقري للكفاءة، حيث تنقل أطنانًا من المواد بسلاسة عبر الصناعات - بدءًا من التعدين والموانئ وحتى البناء والتصنيع. أحد أهم المكونات التي يتم تجاهلها غالبًا والتي تضمن هذه العملية السلسة هوبكرة الانحناء. إن فهم كيفية عمل Bend Pulley، وماذا تفعل، وسبب أهميتها يمكن أن يساعد الشركات على تعزيز موثوقية وطول عمر أنظمة النقل الخاصة بها.

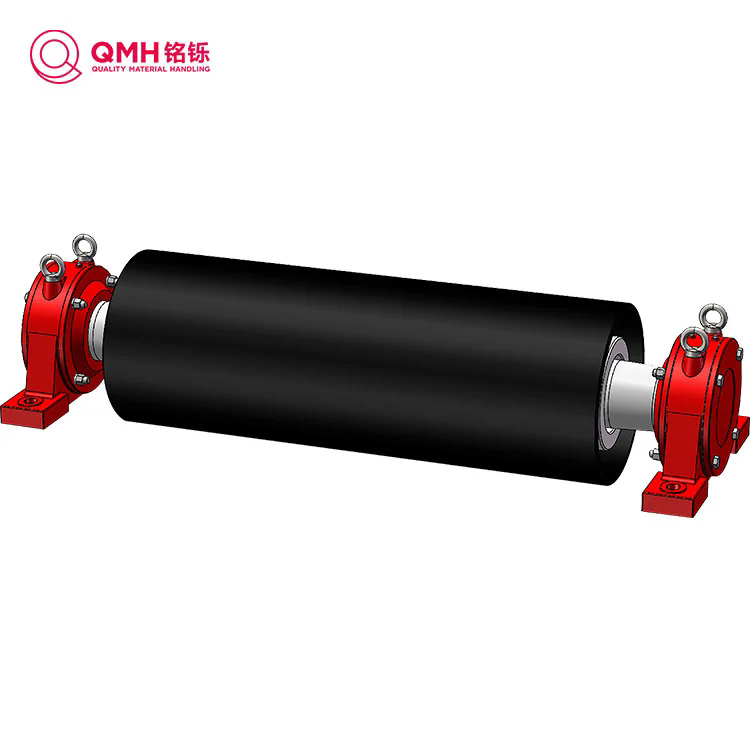

تعد البكرة المنحنية عنصرًا أساسيًا في نظام الحزام الناقل، وهي مصممة لإعادة توجيه حركة الحزام أو زيادة مساحة الاتصال بين الحزام وبكرة القيادة. توجد عادةً في ذيل الناقل أو نهاية التفريغ، حيث تغير بكرة الانحناء اتجاه الحزام - عادةً بمقدار 90 درجة أو 180 درجة - مع الحفاظ على التوتر المطلوب لمنع انزلاق الحزام.
ميكانيكيا، يعمل من خلال الاتصال الاحتكاكي. عندما يتحرك الحزام، تقوم بكرة الانحناء بتوجيهه بسلاسة حول منحنى، مما يسمح للنظام بالعمل بشكل مستمر دون فقدان الإمساك أو المحاذاة. تؤثر قدرتها على إدارة شد الحزام بشكل مباشر على أداء النظام وكفاءة الطاقة وعمر الحزام.
في أنظمة النقل شديدة التحمل المستخدمة في التعدين، ومصانع الأسمنت، ومصانع الصلب، ومحطات الموانئ، تساعد بكرة Bend على تقليل التآكل الميكانيكي، وامتصاص أحمال الصدمات، وضمان التحولات السلسة في مسار الحزام.
يعيد توجيه الحزام الناقل في قوس سلس.
يعزز الاتصال بين الحزام وبكرة القيادة لمنع الانزلاق.
يساعد في الحفاظ على شد الحزام وتتبعه بشكل مناسب.
يدعم الحزام في كل من ظروف التحميل والتفريغ.
يقلل من اهتزاز الحزام وانسكاب المواد.
تعتمد كفاءة نظام النقل إلى حد كبير على مدى فعالية نقل الطاقة ومدى توزيع شد الحزام بالتساوي. يلعب تصميم Bend Pulley والمواد والمعالجة السطحية دورًا مهمًا في تحقيق هذا التوازن.
يجب أن تتحمل بكرة الانحناء عالية الجودة قوى التوتر العالي والضغط الدوراني. لذلك، يتم استخدام مواد مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، أو الحديد الزهر بشكل شائع، اعتمادًا على بيئة التطبيق. يتم حساب سمك غلاف البكرة وقطر العمود بعناية للتعامل مع الحمل المطلوب دون انحراف.
لتحسين المتانة، غالبًا ما تتميز بكرات الانحناء بأقراص نهائية دقيقة الصنع ومحامل للخدمة الشاقة، مما يضمن الحد الأدنى من الاهتزاز والتركيز الأمثل.
لتعزيز الاحتكاك ومقاومة التآكل، يمكن أن يتأخر سطح البكرة بالمطاط أو السيراميك أو البولي يوريثين. يوفر تأخر المطاط المرونة والقبضة، بينما يوفر تأخر السيراميك مقاومة فائقة للتآكل والرطوبة. يعتمد الاختيار على بيئة العمل - تتطلب الظروف الرطبة أو المتربة أو ذات الأحمال العالية حلولاً متأخرة أكثر تقدمًا.
يضمن التوازن الصحيح دورانًا مستقرًا ويقلل من الاهتزاز. يمكن أن تؤدي البكرات غير المحاذاة أو غير المتوازنة إلى خطأ في تتبع الحزام، والضوضاء المفرطة، والتآكل المبكر. تستخدم الشركات المصنعة الحديثة تقنيات التوازن الديناميكي لتحقيق التشغيل السلس بسرعات عالية.
| المعلمة | نطاق المواصفات |
|---|---|
| قطر البكرة | 200 ملم – 1800 ملم |
| توافق عرض الحزام | 400 ملم – 2400 ملم |
| قطر رمح | 50 ملم – 350 ملم |
| سمك القشرة | 8 ملم – 30 ملم |
| خيارات المعالجة السطحية | تخلف المطاط / تخلف السيراميك / الصلب العادي |
| مادة | الكربون الصلب، الفولاذ المقاوم للصدأ، الحديد الزهر |
| درجة التوازن | ISO G6.3 أو أفضل |
| نوع المحمل | محامل كروية للخدمة الشاقة |
| طلب | صناعات التعدين والأسمنت والطاقة والموانئ والمحاجر |
يوضح هذا الجدول كيف يمكن تصميم Bend Pulley لتلبية الاحتياجات التشغيلية المتنوعة، بدءًا من الناقلات الخفيفة في خطوط التعبئة والتغليف وحتى أنظمة التحميل الشديد في التعدين.
يمكن لبكرة الانحناء الصحيحة تحسين أداء الناقل بشكل كبير، وتقليل تكاليف الصيانة، وإطالة عمر الحزام.
إحدى الوظائف الأكثر حيوية لبكرة الانحناء هي الحفاظ على محاذاة الحزام الناقل بشكل صحيح. يؤدي التتبع السيئ إلى تلف حافة الحزام وانسكاب المواد. تضمن البكرة المصممة بدقة شدًا ثابتًا للحزام وتساعد في الحفاظ على التتبع الصحيح في جميع أنحاء النظام.
من خلال الحفاظ على الاحتكاك المناسب وتقليل الانزلاق، تعمل بكرة الانحناء على تحسين كفاءة نقل الطاقة، مما يقلل من الطلب على الطاقة على محرك الدفع. وبمرور الوقت، يترجم هذا إلى وفورات كبيرة في التكاليف التشغيلية.
تم تصميم بكرات الانحناء عالية الجودة لعمر خدمة طويل. تعمل الطلاءات المضادة للتآكل، والأغلفة المعززة، والمحامل الدقيقة على منع الفشل تحت الأحمال الثقيلة، مما يقلل من وقت التوقف عن العمل وتكرار الصيانة.
بدءًا من عمليات التعدين تحت الأرض وحتى مرافق الموانئ الرطبة، يمكن تخصيص بكرات Bend لمقاومة التآكل والغبار ودرجات الحرارة القصوى، مما يضمن التشغيل الموثوق به تحت أي ظرف من الظروف.
يمنع التحكم المستقر في التوتر انزلاق الحزام، والذي قد يتسبب في توقف النظام أو وقوع حوادث. وهذا يجعل Bend Pulley عنصرًا حيويًا للحفاظ على سلامة الناقل ووقت تشغيله.
يتضمن اختيار Bend Pulley المناسب أكثر من مجرد الحجم. فهو يتطلب فهمًا شاملاً لظروف عمل الناقل وسعة الحمولة والتحديات البيئية.
اختر دائمًا قطر البكرة الذي يتوافق مع عرض الحزام ومتطلبات الشد. يمكن أن تتسبب البكرات ذات الحجم الصغير في ثني الحزام بشكل مفرط والتآكل المبكر.
بالنسبة للبيئات الرطبة أو الكاشطة، يوصى باستخدام السيراميك أو المطاط المفلكن الساخن. بالنسبة للتطبيقات الداخلية أو المواد النظيفة، قد يكون الفولاذ العادي أو المطاط الناعم كافيًا.
تأكد من أن عمود البكرة مصمم للتعامل مع الأحمال الشعاعية والمحورية. يجب أن تكون المحامل ذات جودة صناعية، ومحكم الإغلاق ضد الغبار والرطوبة.
اختر الشركة المصنعة التي توفر التوازن الديناميكي وفقًا لمعايير ISO لمنع الاهتزاز والضوضاء أثناء التشغيل عالي السرعة.
يجب أن تتوافق البكرات المنحنية عالية الجودة مع المعايير الدولية مثل CEMA وDIN وISO، مما يضمن السلامة والمتانة.
س 1: كم مرة يجب فحص بكرة الانحناء أو استبدالها؟
يجب فحص بكرة الانحناء بصريًا كل 1000 ساعة تشغيل بحثًا عن علامات التآكل أو عدم المحاذاة أو الانفصال المتأخر. في ظل الاستخدام الشاق، قد يكون الاستبدال ضروريًا كل 3 إلى 5 سنوات، اعتمادًا على البيئة والحمل. تساعد الصيانة الوقائية على اكتشاف تآكل المحامل مبكرًا وتجنب عمليات إيقاف تشغيل النظام المكلفة.
س2: ما الفرق بين بكرة الانحناء والبكرة الذيلية؟
في حين أن كلاهما يقعان بالقرب من نهاية نظام النقل، فإن البكرة الخلفية تعمل بمثابة البكرة حيث يبدأ الحزام رحلة العودة وغالبًا ما تكون متصلة بآلية السحب. من ناحية أخرى، يتم استخدام بكرة الانحناء لتغيير اتجاه الحزام أو زيادة زاوية الالتفاف حول بكرة القيادة، مما يحسن الجر وتوازن التوتر.
قد تبدو البكرة المنحنية وكأنها أسطوانة دوارة بسيطة، ولكن تأثيرها على أداء الناقل هائل. بدءًا من الحفاظ على تتبع الحزام وتوتره بشكل مناسب إلى تقليل فقد الطاقة وتآكلها، فإنه يلعب دورًا رئيسيًا في ضمان الموثوقية التشغيلية. يعد اختيار Bend Pulley عالي الجودة المصمم بهندسة دقيقة وتأخر متقدم ومواد فائقة الجودة بمثابة استثمار في استقرار نظامك على المدى الطويل.
QMphمتخصصة في تصنيع البكرات المنحنية المصممة خصيصًا للتطبيقات الصناعية المتنوعة. بفضل البناء القوي ومراقبة الجودة المعتمدة من ISO والتركيز على الأداء طويل الأمد، تساعدك منتجات QMH على تحقيق كفاءة أكبر وتقليل تكاليف الصيانة في عمليات الناقل لديك.
إذا كنت مستعدًا لترقية Bend Pulley الموجودة لديك أو استبدالها،اتصل بنا للحصول على استشارة الخبراء والدعم الفني - سيساعدك فريقنا في العثور على أفضل حل لاحتياجات الناقل المحددة الخاصة بك.
