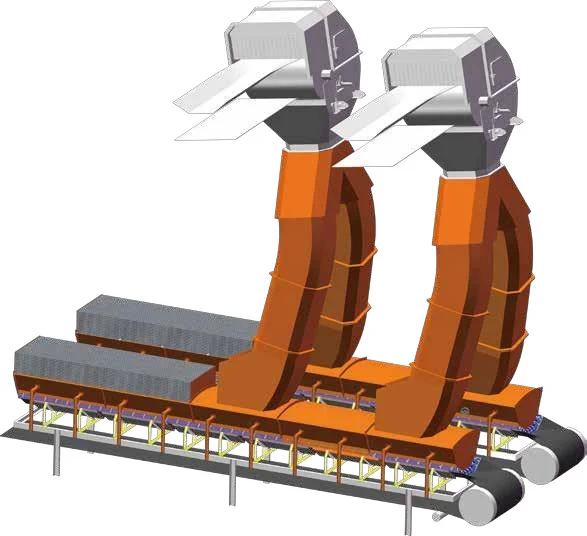

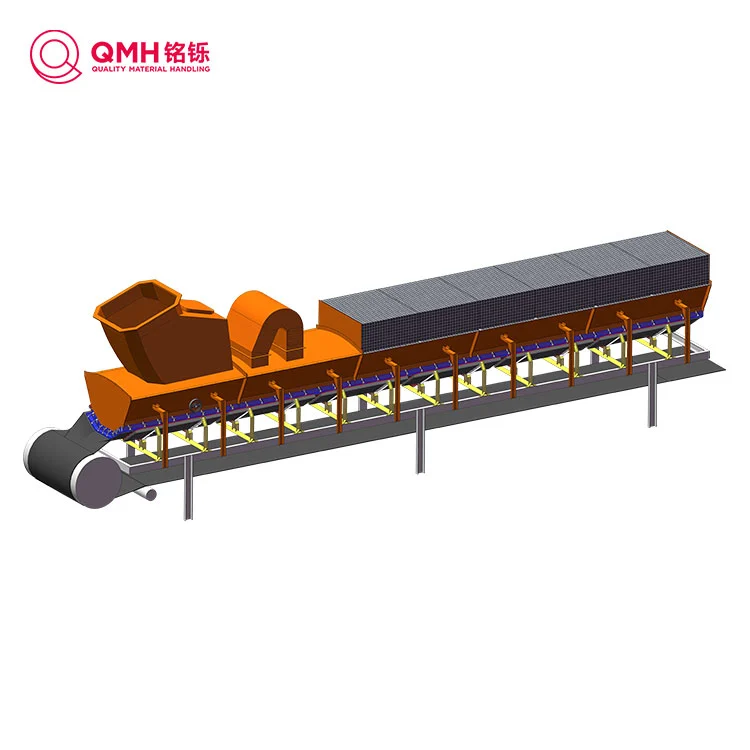

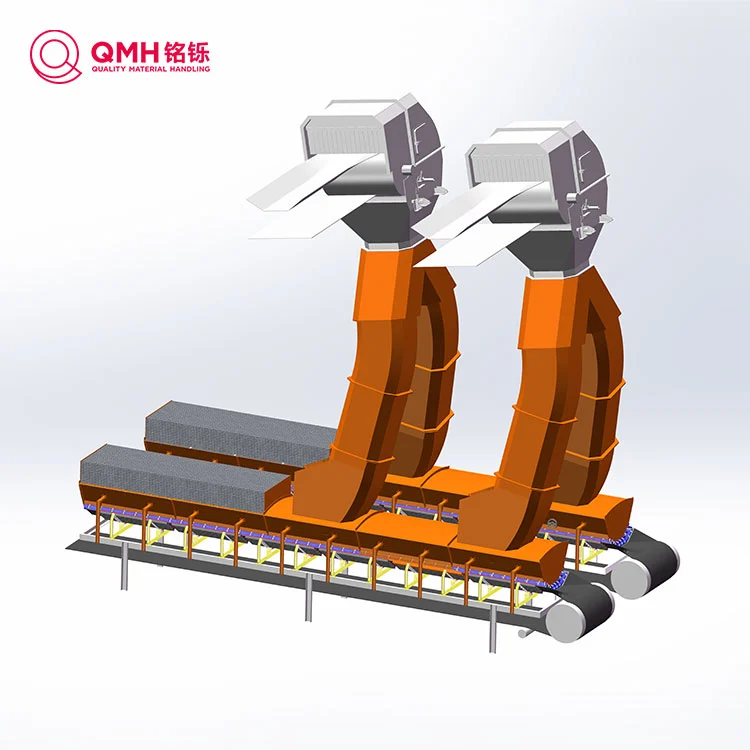

نظام قمع غبار تدفق الهواء

المكونات الرئيسية لنظام قمع الغبار QMH

DustScrape:

قمع الغبار الأساسي:في قلب إدارة الغبار الفعالة ، يوجد QMH Dustscrape ، مصمم لالتقاط الغبار في نقاط النقل الحرجة. يستخدم QMH Dustscrape قطعة قماش مرشح تلتقط جزيئات الغبار الدقيقة المنتجة داخل عمليات نقل المواد السائبة ، مما يتيح نفاذية الهواء لاستيعاب الضغط المفرط. يحمي غبار الغبار العمال ويعزز الكفاءة التشغيلية عن طريق قمع الغبار حيث يتشكل. يمكن تعديل الكشط الغبار QMH بسهولة إلى معظم أنظمة حزام النقل الموجودة. وهي متوفرة بأحجام مختلفة من القماش المرشح (2 ، 4 ، 6 متر مربع) لجميع عرض حزام النقل.

من السهل تثبيت QMH DustScrape ، متينة وخالية من الصيانة وخالية من الاتصال ، ويمكن الجمع بين أنظمة جمع الغبار الحالية. مزيج من قماش المرشح والهواء ، ختم الجدار الجانبي الحاصل على براءة اختراع (غير مدرج) ، يجعل "الغبار" نظامًا فعالًا للغاية ضد توليد الغبار ، وبالتالي يساعد على تحسين السلامة المهنية وحماية البيئة. حل مضغوط عالي الكفاءة لعملية أحزمة ناقل خالية من الغبار بتكلفة منخفضة نسبيا وبدون إدخال الطاقة من الغبار.

نهر الهواء:

تكملة نهر الغبار هو AirScrape ، وهو نظام مبتكر للاتصال. يستخدم AirScrape تدفق الهواء الناتج عن الحزام المتحرك لإنشاء تأثير شفط يحافظ على غبار ناعم داخل منطقة الحمل. تقلل هذه الطريقة من خطر الهروب من الغبار إلى الغلاف الجوي ويقلل من ارتداء الحزام ، وهو أمر بالغ الأهمية للعمليات ذات الحجم الكبير. يعتمد اختيار الحجم الذي يجب استخدامه ، على عرض الحمل ، عرض جدار الشلال الحالي وزاوية الحوض. يتطلب AirScrape حزامًا متدفقًا خارج الشلال عند نقطة النقل. نظرًا لأن AirScrape لا يلمس سطح الحزام ، نظرًا للمصفوفة القطرية من اللاميلاس ، فإنه يخلق تأثيرًا تنفيسًا. يمكن للتدفق الهوائي الذي تم إنشاؤه بواسطة المادة الهروب من خلال قطعة قماش المرشح ، ستبقى جزيئات الغبار داخل صندوق الغبار وتتراجع إلى تدفق المواد. يضمن تصميم AirScrape الحفاظ على احتواء الغبار دون أعباء صيانة إضافية. إن قدرتها على التقاط الغبار الدقيق دون اتصال يمتد عمر المعدات ويقلل من الاضطرابات التشغيلية ، مما يجعلها حلاً مثاليًا للبيئات المتربة.

كشط الذيل:

حتى مع وجود أنظمة الاحتواء الأولية ، لا يزال من الممكن حدوث أنظمة الغبار والانسكاب المادي ، وهذا هو السبب في أن Tailscrape يوفر حماية ثانوية. يقع Tailscrape في ذيل الناقلات ، ويوجه الانسكاب والجزيئات الدقيقة إلى الحزام ، مما يمنع التسرب وضمان بقاء الغبار.

تعتبر طبقة الاحتواء الإضافية هذه ضرورية في تقليل التعرض للغبار ، حيث يمكن أن يشكل الحد الأدنى من التسرب مخاطر صحية كبيرة. كما يحسن Tailscrape إدارة الغبار ويقلل من فقدان المواد ، مما يؤدي إلى تحسين الكفاءة التشغيلية. يحتفظ قطعة قماش المرشح بجزيئات الغبار ، التي تم إنشاؤها بواسطة عملية السقوط للمادة في تيار النقل ، وفي الوقت نفسه يكون الهواء ينطلق من الهواء الناتج عن الضغط الزائد. تم تصميم قطعة قماش المرشح المضادة للمرشحات الخاصة لجزيئات الغبار. يتيح التذوق الذاتي الخاص للقطعة القماشية المضادة للحيوية الاحتفاظ بالغبار لفترة طويلة جدًا. الغبار فعال أيضًا ضد الانجراف ويمكن توفيره في صفات قماش مرشح مختلفة ، اعتمادًا على البيئة ، أيضًا في الفولاذ المقاوم للصدأ

ختم Q-containment:المكون النهائي لهذا النظام الموحد هو ختم الاحتواء ، الذي يدير الضغط الداخلي عند نقاط النقل. تم تصميمه مع البولي يوريثان منخفضة التثبيت ، ويضمن الختم أن تظل المواد السائبة والغبار محتوية مع منع الغبار من الهروب تحت الضغط. هذا أمر بالغ الأهمية حيث يمكن للتدفقات الثقيلة أن تعطل جهود الاحتواء بسهولة. يقلل متانة ختم Q-containment أيضًا من التآكل على كل من الناقل ونظام الختم ، مما يطيل عمر المعدات وخفض تكاليف الصيانة بمرور الوقت.

من خلال دمج SuperScrape و AirScrape و Tailscrape و Q-containment ، قامت QMH بتصنيع نظامًا قويًا وموحدًا للتحكم في الغبار يعمل على تحسين الكفاءة التشغيلية. يعمل هذا النهج المتكامل على تحسين السلامة ويوفر وفورات في التكاليف طويلة الأجل عن طريق الحد من الصيانة وتوسيع عمر المعدات. بالنسبة للمحاجر وصناعة معالجة المواد بالجملة ، يعد نظام إدارة الغبار الموحد ضروريًا لتأمين مستقبل أكثر أمانًا وأكثر كفاءة.

مدير العمل:

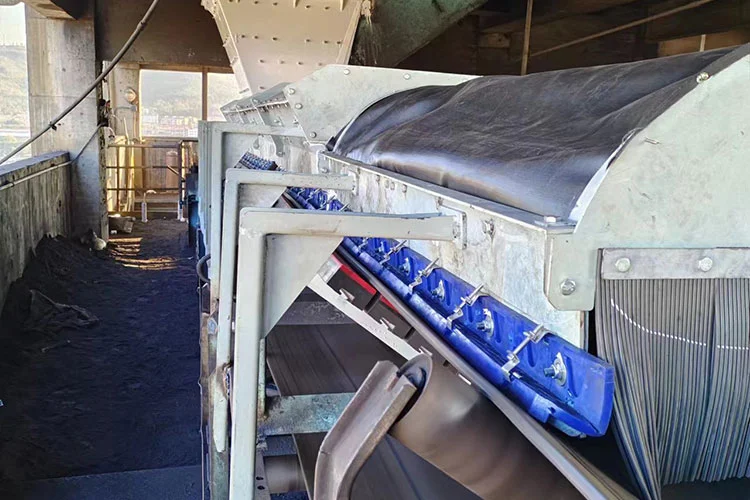

AirScrape® عبارة عن نظام ناقل خالي من التلامس للغاية يتنقل ويعمل كختم جانبي ، ويتم تعليقه على حزام النقل. بفضل ترتيبها المائل الفريد للصفائح المتصلب ، يتم قيادة الهواء من الخارج إلى منتصف الحزام ، مما يخلق شفطًا قويًا في الهواء. تزيد حركة المواد إلى جانب دعم الحزام المتحرك من تأثير الشفط مما يتيح جزيئات الغبار الدقيقة البقاء في قسم النقل. بالإضافة إلى ذلك ، يتم عودة المواد الخشنة التي تدفع إلى الخارج إلى منتصف الحزام بواسطة الصفائح التي يمكن أن تقلل بشكل كبير من الانسكاب. يوفر التصميم المبتكر AirScrape® المبتكرة والحاصلة على براءة اختراع تأثيرًا إيجابيًا ثلاثيًا يتضمن انسكاب المواد وخفض تكوين الغبار وخاصة في نقاط النقل الحرجة. بالإضافة إلى ذلك ، نظرًا لقدرة نظام الختم والختم على التحريك بحرية فوق حزام النقل ، يمكن القضاء على احتكاك التنورة وتلف الحزام ، ويمكن أيضًا تمديد عمر خدمة مكونات الناقل الأخرى. يتوفر AirScrape® DiveNsions في أزواج من الجانب الأيسر واليسر من الجانب الأيمن 2 متر بين المترات لتشكيل أي طول مطلوب ومتاح لتخطي الحزام (G) من 55 - 143 ملم في الأحجام الكبيرة والمتوسطة والصغيرة. يتم تثبيت AirScrape® التثبيت باستخدام الفواصل ، وتطفو الشفرات من 0 إلى 1 مم بحرية فوق الحزام ويتم توصيلها بالخارج من الشلال عن طريق رفع الشد عبر نظام المسمار البسيط. إنه طولي وطوليًا وقابل للتعديل بشكل جانبي لمتابعة محيطات بكرات حزام النقل وزاوية حوض الحزام.

مزايا النظام

قمع الغبار في المصدر ، يصل إلى معايير الانبعاثات منخفضة للغاية.يمكن تقليل تركيز الغبار إلى ≤8mg/m3.

يمكن التحكم في الغبار بدون جامع الغبار الأكياس:تقليل حمولة مجمعات الغبار الموجودة في الأكياس ، والتي تعمل على تحسين التحكم في الغبار بكفاءة دون جامعي غبار الأكياس.

مساحة الادخار:لا يتطلب الجهاز مساحة إضافية أرضية ، وسهلة التثبيت وسريع ، ويمكن إعادة بنائها في الموقع.

لا حزام تآكل:لا يحتوي مطاط التنورة على أي اتصال وأضرار مع الحزام ، والذي يمكن أن يطيل عمر خدمة الحزام.

تقليل تكاليف التشغيل:انخفاض استهلاك الطاقة وتواتر منخفضة استبدال قطع الغيار.

تقليل تكاليف الصيانة:تقليل تكاليف العمالة التنظيف وتكاليف صيانة جامع الغبار ، وتردد الصيانة المنخفض.

مزيد من توفير الطاقة:انخفاض استهلاك الطاقة التشغيلية عند دمجه مع جامع الغبار الأكياس ، يتم تقليل تدفق الرياح بأكثر من 60 ٪ ، مما يقلل من تكاليف الكهرباء عن طريق استهلاك المروحة أقل.

طلب:

يعد نظام قمع الغبار QMH مفيدًا جدًا لجميع نظام معالجة المواد السائبة على وجه التحديد ، ومحطات طاقة الفحم ، والتعدين ، والميناء والمحطة لتحميل وتفريغ الفحم وحجر الليمون والمواد ذات الجسيمات الدقيقة.
